Тензодатчики S-образного типа CAS SBA

Цена
от 14 259 рублей

Тензодатчик CAS SBA, выполненный из никелированной стали, предназначен для бункерных весов и взвешивания емкостей. Этот S-образный датчик подходит для измерений на растяжение и сжатие. Характеристики тензодатчика CAS SBA включают конструкцию из никелированной стали, стандарт защиты IP65, а также сертификацию по классам OIML C3 (OIML R60) и NTEP Class III 5000d, что обеспечивает высокую точность и надежность в эксплуатации.

Модель	НПВ, кг	Материал	Влагозащита	Цена	Наличие
Тензодатчик SBA-50L	50	ЛС	IP65	14 259 руб.	Уточняйте у менеджера
Тензодатчик SBA-100L	100	ЛС	IP65	14 259 руб.
Тензодатчик SBA-200	200	ЛС	IP65	14 259 руб.
Тензодатчик SBA-500	500	ЛС	IP65	14 259 руб.
Тензодатчик SBA-1000	1000	ЛС	IP65	16 434 руб.
Тензодатчик SBA-2000	2000	ЛС	IP65	16 434 руб.
Тензодатчик SBA-3000	3000	ЛС	IP65	16 434 руб.
Тензодатчик SBA-5000	5000	ЛС	IP65	16 434 руб.
Тензодатчик SBA-15 kLb	7500	ЛС	IP65	26 745 руб.	Уточняйте у менеджера
Тензодатчик SBA-20 kLb	10000	ЛС	IP65	26 745 руб.

ВАШИ ВЫГОДЫ ОТ ИСПОЛЬЗОВАНИЯ Тензодатчик CAS SBA

Безопасная перегрузка до 150% к НПВ	Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5
Класс защиты IP65	Защищает от струй с любого направления
Компенсируемый диапазон температур от -10 до +40°C	В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных
Рабочий диапазон температур от -30 до +80°C	Датчик может работать при данных температурах
Длина кабеля 3м	На это расстояние можно отдалить тензодатчик от индикатора
4-х проводной кабель с экранирующей оплеткой	Классика тензометрии, обеспечивает простую и надежную работу оборудования
Полиуретановая изоляционная оболочка кабеля	Эластичная даже при низких температурах, устойчива к истиранию и механическому воздействию - лучший вариант для наружной прокладки кабеля

Никелированная сталь легированной стали (ЛС)

Описание

Особенности конструкции:
- одобрено OIML C3 (OIML R60);
- класс защиты IP65;
Кабель: 3 м, 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана
Материал: Никелированная сталь.

документы

Инструкции, сертификаты, методики проверки, официальные письма

Описание типа CAS SBA

технические характеристики

Характеристики;	SBA
Наибольший предел взвешивания, т	50кг, 100кг, 200кг, 500кг, 1, 2, 5 т
Рабочий коэффициент передачи (РКП), мВ/В	3 ± 0,3
Диапазон значения нуля, мВ/В	0 ± 0,03
Класс точности	C3 (OIML)
Суммарная ошибка, %	0,02
Повторяемость, %	0,01
Ползучесть (30 мин.), %	0,017
Температурный дрейф, %/10°C
Нуля	0,014
Сигнала	0,011
Напряжение возбуждения, В
Рекомендуемое	10
Максимальное	15
Сопротивление, Ом
Входное	400 ± 25
Выходное	350 ± 3,5
Изоляции	>2000
Безопасная перегрузка, % НПВ	150
Компенсируемый диапазон температур, °C	-10 до +40
Рабочий диапазон температур, °C	-30 до +80

Габариты тензодатчика S-образного CAS SBA

Модификация	MAX	A	B	C	D	E	F
SBA-50L, SBA-100L	50 100 кг	51	63,5	12,4	20	10	M6×1.0
SBA-200L, SBA-500L	200, 500 кг	51	76	19	27	12,6	M12×1,75
SBA-1	1 т	51	76	25,4	33	12,6	M12×1,75
SBA-2, SBA-3, SBA-5	2 т, 3 т, 5 т	77	108	25,4	33	19	M18×1,5

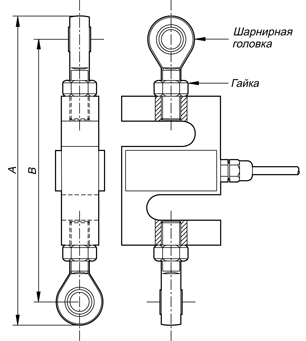

Монтаж тензодатчиков CAS серий SBA

Способ монтажа S-образных тензодатчиков CAS

Модель	НПВ	Шарнирная головка	Гайка	Макс. A	Макс. B
SBA	50, 100 кг	RE-6	M6 × 1.0	133,5	115,5
	200, 500 кг, 1 т	RE-12А	M12 × 1.75	198,8	162,8
	2, 3, 5 т	RE-18	M18 × 1.5	278	230

Весогабариты (в упаковке)	CAS SBA 50	CAS SBA 100	CAS SBA 200	CAS SBA 500	CAS SBA 1000	CAS SBA 2000	CAS SBA 3000	CAS SBA 5000	CAS SBA 20 kLb
Длина	220 мм					235 мм			300 мм
Ширина	120 мм					150 мм			280 мм
Высота	55 мм					80 мм			210 мм
Вес брутто	0,434 кг		0,6 кг		0,75 кг	1,48 кг	1,466 кг	1,52 кг	7,95 кг
Вес нетто	0,36 кг		0,52 кг		0,67 кг	1,36 кг	1,35 кг	1,4 кг	7,125 кг
